Visualizador de dibujos

En esta pantalla te encontrás con la resolución gráfica del cefalograma y las opciones asociadas a ella.

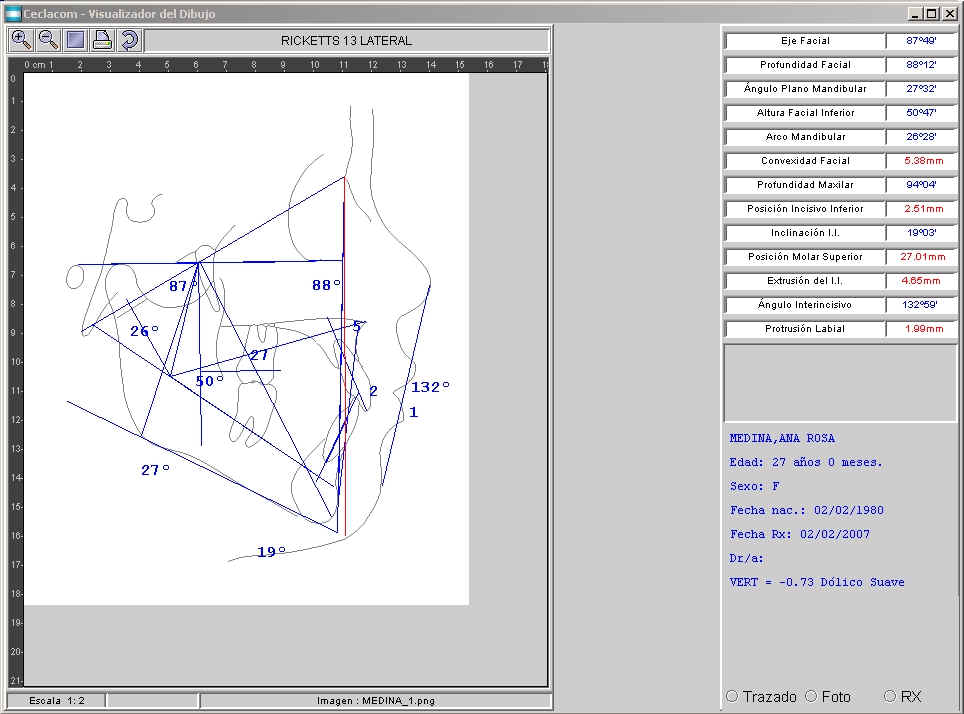

Sobre el sector izquierdo se visualiza el calco que introdujiste a través del scanner con el cefalograma resuelto superpuesto sobre él.

En el sector derecho encontrás los factores más importantes del cefalograma junto con los valores medidos sobre el paciente y sus datos personales relevantes.

Justo sobre el gráfico se encuentran una serie de botones y el nombre del cefalograma que se esta mostrando sobre el calco. La función de cada botón se describe a continuación:
Las lupas de aumento y reducción te perminten cambiar la escala de representación del dibujo para obtener más o menos detalle sobre él según lo necesites. La escala actual de representación podés verla al pie del gráfico; las reglas que se encuentran sobre los márgenes izquierdo y superior también dan una idea de la escala utilizada.
Contiguo se encuentra el botón que al presionarlo aplica un filtro gráfico para mejorar la calidad de la imagen en la pantalla, lo cual es especialmente útil cuando ésta se muestra a una escala menor a la original y en consecuencia su aspecto se ve degradado.

Puede escojer la forma de impresion

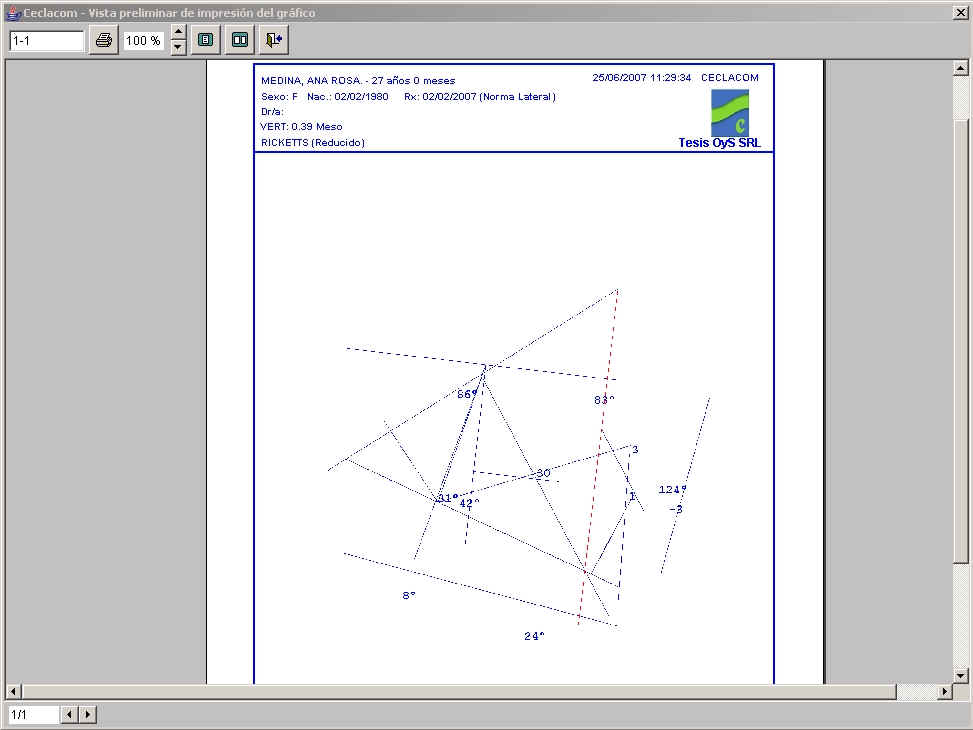

Si escoje Trazado se imprimira solamente el trazado del estudio:

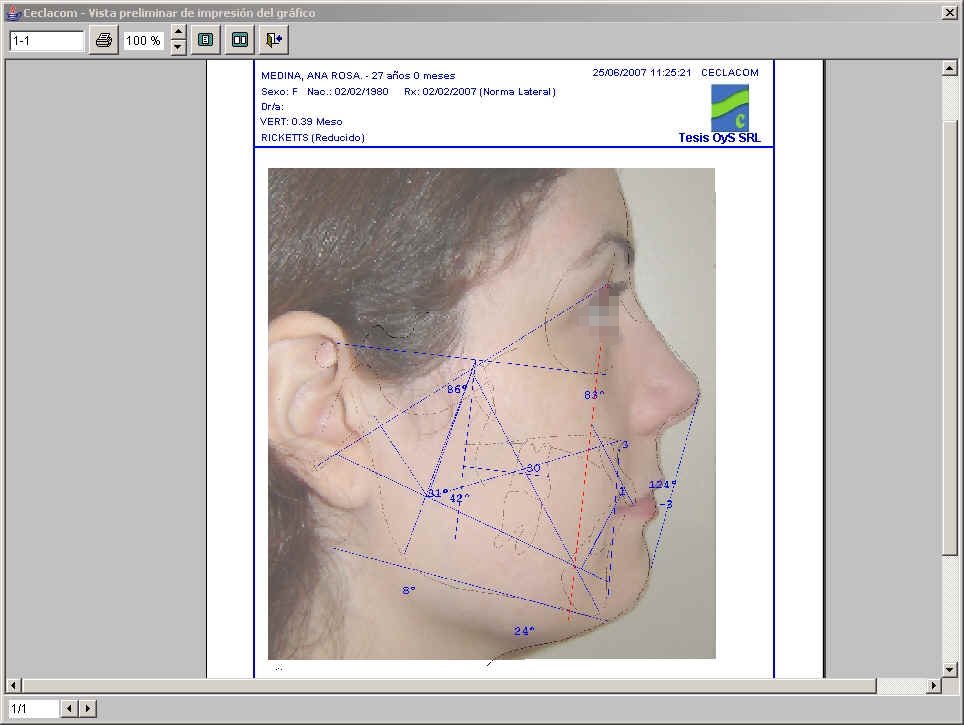

Tildando Foto se dibujara el trazado sobre lo foto asociada al calco:

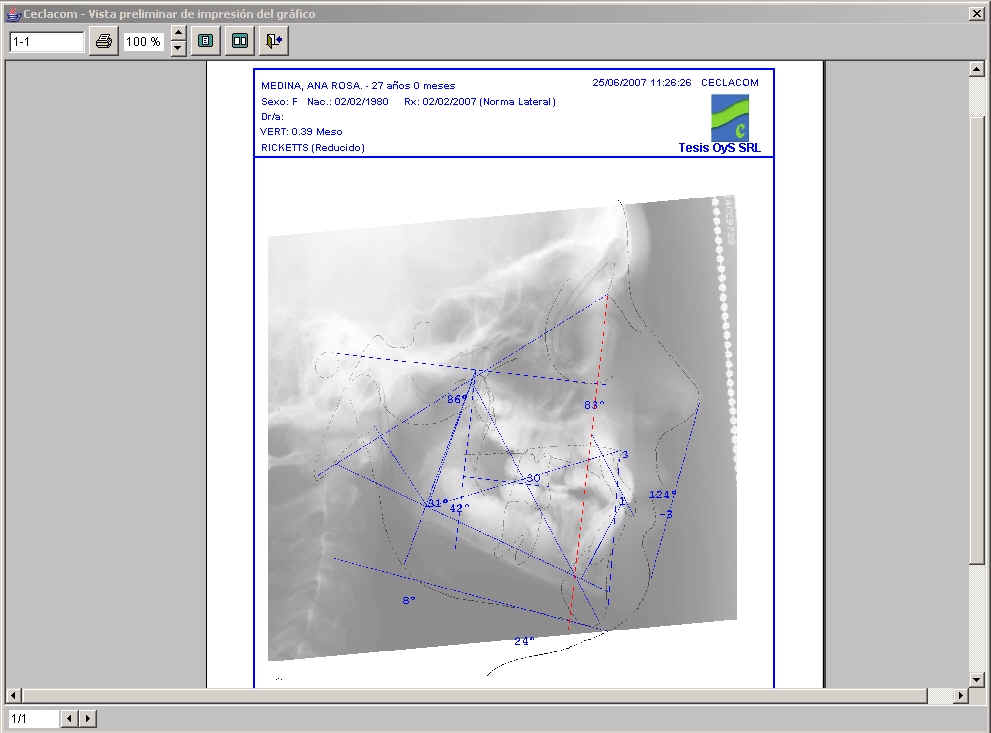

Si escoje RX se imprimira el trazado sobre la teleradiografia asociada al calco:

Si no escoje ninguna, se imprimira el trazado sobre el calco, tenga en cuenta que para graficar sobre RX o Foto deve marcar previamento los puntos Pogonio y extremo de la nariz, ver  Procesar Imagen, marcado de puntos Pogonio y Extremo de la nariz

El botón te permite acceder a la previsualización de la impresión del gráfico. Desde la previsualización podés obtener una copia impresa del gráfico.
Una vez que hayas terminado con el gráfico podés presionar el botón para volver a la pantalla del protocolo.
